Les batteries Lithium  by  Cycloboost

Un large choix de batterie lithium 24V, 36 et 48V

assemblee%20dans%20nos%20ateliers

Un large choix de batterie lithium 24V, 36 et 48V

Cycloboost assemble, répare et reconditionne tout type de batteries dans ses ateliers en France à côté de Bordeaux. Nous avons une équipe composée de techniciens et d'un ingénieur formés à toutes les techniques d'assemblage, de tests, de réparation et de reconditionnement. Nos bancs de charge et de charge nous permettent de répondre rapidement à tout type de demande, nos machines de test et d'analyse garantissent une grande qualité des produits.

Les batteries pour vélos électriques en PVC ont un rapport poids/performance imbattable grâce à ce type d'emballage. Le poids plume et le format rectangulaire permettent de loger facilement la batterie, c'est l'idéal pour des installations personnalisées.

Posé dans une sacoche...

pvc_dans_la_sacoche_laterale

...ou dans un top case...

pvc_sur_le_porte-bagage

...ou dans le cadre.

pvc_dans_le_cadre

Les batteries trapèze Cycloboost peuvent se fixer partout, dans le cas d'un vélo "standard", voici 3 emplacements où l'on peut fixer sa batterie :

Dans le cadre...

(sur les vis du porte-bidon)

trap_dans_le_cadre

...sur le porte-bagage...

(en la vissant sur le porte-bagage)

trap_sur_le_porte-bagage

...sur le cadre.

(avec des colliers acier ou des inserts dans le cadre)

trap_sur_le_cadre

Cycloboost fabrique ses batteries depuis 2016. Vous souhaitez une batterie sur-mesure ? confiez-nous votre projet de batterie.

Cycloboost assure le service après-vente des batteries depuis 10 ans.

Nous pouvons vous aider pour reconditionner ou recycler votre ancienne batterie, qu'elle marche... ou non !

Ceci pourrait aussi vous intéresser

Les accessoires et services pour batteries

Différents formats pour répondre à toutes les situations !

Nous proposons en standard plus de 20 modèles de batterie Lithium-ion réparties en 2 formats principaux PVC ou Trapèze selon votre utilisation.

Ces 2 batteries avec 2 looks différents ont des performances identiques. Ces batteries Lithium-ion discrètes et performantes vous accompagneront dans tous vos projets de motorisation électrique et de kit électrique pour vélo.

batterie_PVC_2023

Les batteries dites "PVC", pour faire référence au packaging en gaine thermorétractable de couleur bleue. Ces batteries pour vélos électriques ou petits véhicules électriques légers sont conçues de cette façon car elle offre une très grande densité énergétique. Il n'y a aucune place perdue à l'intérieur, nous avons tout intégré : les cellules, le BMS, les connectiques de puissance et de charge, ainsi qu'une jauge (la jauge intégrée dans les batteries PVC est une innovation Cycloboost depuis 2019). La batterie PVC doit être installée dans un caisson, une sacoche dans le cadre (voir photo ci-dessous), un top-case avec des mousses de protection pour éviter d'être percée ou enfoncée par un objet contondant.

batterie-trapeze_1

Les batteries dites "Trapèze", en rapport à la forme du boîtier noir en ABS. Cette batterie est livrée avec une serrure pour la bloquer sur sa platine, d'une prise de charge intégrée et d'une jauge, comme la batterie PVC. La batterie trapèze est la plus esthétique des 2 types de batterie. Pour une utilisation VTT, nous recommandons d'installer un support de batterie en aluminium (en option) lui-même vissé sur le cadre mais aussi fixé par des colliers inox.

Les batteries Lithium ion  pour les vélos électriques ont des tensions habituellement comprises entre 36v et 48v. C'est un bon compromis entre puissance et autonomie et  vous pouvez emporter sur votre vélo jusqu'à 1300Wh en standard. Nous pouvons facilement vous assembler des batteries avec des puissances bien plus importantes pour de très grosses autonomie, mais le facteur poids devient important et sur vélo il n'est pas toujours aisé de transporter une batterie de plusieurs kilos. C'est donc possible mais cela s'étudie avec attention.

Nous faisons aussi des batteries 24v mais la demande est de moins en moins fréquente car cela n'offre pas suffisamment de puissance, c'était le standard  dans les années 2000 (autrefois :).

Batterie PVC : Cycloboost innove pour une finition ergonomique de qualité

jauge_integree_detoure_1

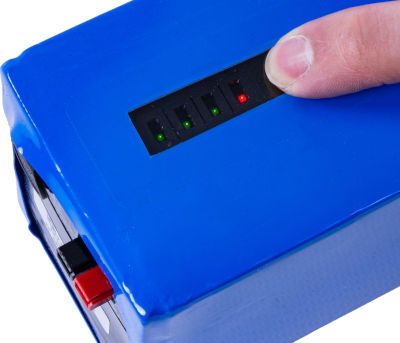

Pour un plus grand confort d'utilisation, nous avons intégré une jauge dans nos batteries PVC, il s'agit de la même jauge que les batteries Trapèze : cela vous permet de jeter rapidement un coup d'oeil pour vérifier le niveau de charge avant utilisation (en série sur les batteries à partir de 9Ah).

C'est une exclusivité Cycloboost que nous avons intégré dans nos batteries PVC depuis 2019 afin de pouvoir rapidement vérifier le niveau de charge.

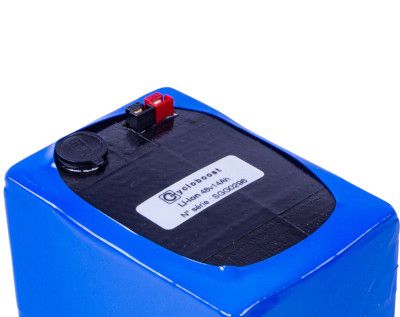

Pour fiabiliser l'utilisation des batteries, nous sommes allés jusqu'à intégrer les connecteurs dans la batterie. Il n'y a donc plus de risque d'endommager la batterie en l'attrapant par la câblerie car le connecteur Anderson jouera son rôle de protection anti-arrachement et seul le câble viendra sans dommage.

C'est aussi une autre exclusivité Cycloboost qui a aussi intégré avec la jauge en 2019.

batterie_sans_cable_de_decharge
batterie_avec_cable_de_decharge

Une sacoche de cadre haut-de-gamme

La sacoche Cycloboost peut accueillir votre batterie Lithium PVC 36 et 48v jusqu'à une hauteur de 13,5cm (batterie 5P).

Résistante aux éclaboussures grâce à sa fermeture zippée spécifique, une mousse de protection intérieure permet de protéger votre batterie des vibrations. Nous l'avons également équipée d'un passe-câble pour le câble d'alimentation de votre batterie.

Fixez la sacoche à l'intérieur du cadre de votre vélo électrique à l'aide des scratchs sur la barre transversale supérieure, inférieure, ainsi que sous la selle.

Votre batterie doit être immobilisé dans la sacoche pour s'assurer que les connectiques ne soient pas écrasées/déteriorées.

dimension-batterie-sacoche-de-cadre

*Le nombre de P de votre batterie est écrit dans le nom ou sur l'image du produit

Dimensions

Les dimensions extérieures de la sacoche sont L x l x h : 35 x 8 15 cm

Les dimensions utiles de la sacoche pour installer la batterie sont L x l x h : 26 x 7,5 13,5 cm.

La sacoche est livrée avec un set de sangle de fixation velcro compatible avec des tubes de cadre jusqu'à ø60mm.

Comment installer la batterie dans cette sacoche de cadre

Lors de l'installation de la batterie PVC dans la sacoche de cadre pour batterie, il faut "simplement" faire attention à 2 choses :

  • Les connecteurs Anderson ne doivent pas être vers le bas
  • La batterie doit être immobilisée à l'intérieur de la sacoche comme indiqué sur le schéma ci-dessous
  • Il faut prévoir suffisament de longueur de câble pour éviter de tirer sur les connectiques
schema-batterie-pvc-dans-une-sacoche-de-cadre
batterie-pvc-dans-une-sacoche-de-cadre

Des batteries pratiques pour tous les jours avec une finition de qualité

batt_trap_jauge_LED_detoure

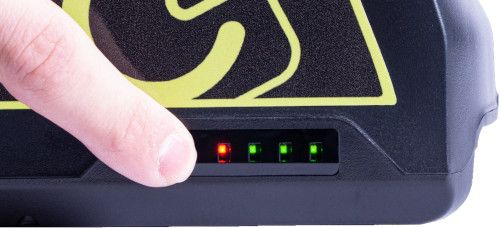

Pour un plus grand confort d'utilisation, nous avons intégrés une jauge dans nos batteries Trapèze, il s'agit de la même jauge que les batteries PVC : cela vous permet de jeter rapidement un coup d'œil pour vérifier le niveau de charge avant utilisation (en série sur toutes les batteries).

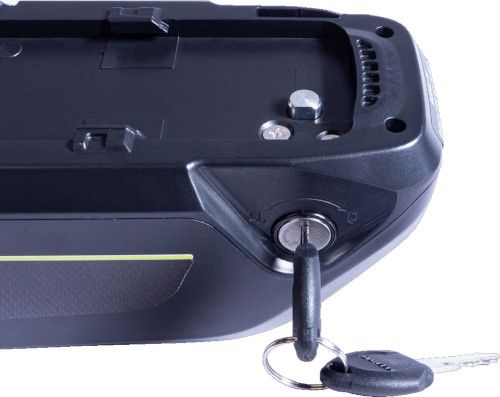

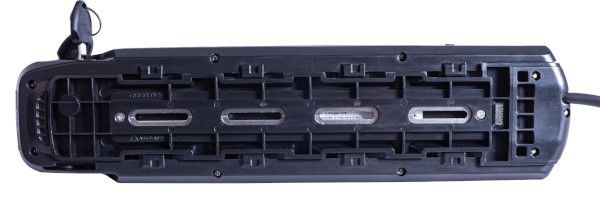

Pour fiabiliser et sécuriser l'utilisation des batteries, elles sont fournies avec une platine de décharge équipée d'une armature en aluminium ainsi qu'une serrure haut de gamme et une paire de clés spécifiques à chaque batterie. Il n'y a donc aucun risque de faire tomber sa batterie lors de l'utilisation du vélo.

batt_trap_serrure_ON_detoure
batt_trap_avec_platine_decharge_detoure

Une platine de fixation de cadre ou porte-bagage pour batterie trapèze

A coupler avec :

   • kit de fixation pour cadre : Ce kit est utile pour fixer la batterie Trapèze sur votre cadre s'il y a des trous de fixation pour le porte-bidon, si ceux-ci sont inutilisables ou encore mal placés. (Si les trous de fixation pour le porte-bidon sont présent, il faut que le trou du bas soit à minimum 10cm du tube de selle)

   • kit de fixation pour porte-bagage : Ce kit est indispensable pour fixer la batterie Trapèze sur votre porte-bagage.

(Le porte-bagage ne doit pas faire plus de 12,5cm de largeur)

fixation-platine-sur-platine-adaptation

Des cellules lithium-ion 18650 de dernière génération

Toutes nos batteries sont réalisées à partir de cellules Samsung, BAK ou Panasonic (18650) de dernière génération. Cela signifie que ce sont les cellules Samsung, BAK ou Panasonic les plus performantes et les plus fiables dans le temps, ce sont aussi les plus chères.

samsung_Logo
panasonic
bakteh
Cellules_Samsung_35E_1

Nous utilisons des cellules de différentes capacités 29E (2900mAh), 30E (3000mAh), 32E (3200mAh), 33E (3300mAh) ou 35E (3500mAh).

Les petites batteries 3P (3 cellules en parallèle) sont préconisées pour des moteurs 250w. Si vous recherchez une grande autonomie, il faut vous orienter vers des batteries 4P minimum : plus il y a de cellules dans une batterie, plus elle sera résistante.

Les batteries de vélo en lithium ont le meilleur rapport performance/poids. On ne les compare plus aux batteries plomb, elles sont 4x plus légères et performantes ! Leur durée de vie est de 400 à 600 cycles de charge/décharge.

Des composants sur-mesure et une technique éprouvée

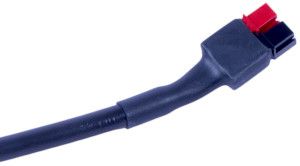

Toute notre câblerie de puissance est NF : nos câbles sont tous protégés par une gaine noire résistance contrairement aux batteries Chinoises ou l'on voit les câbles de puissance externe rouges et noirs sans réelle protection.

Les connecteurs Anderson sont recouvert d'une gaine thermo pour une meilleur finition. Ces connecteurs ont la particularité de maintenir la connection pendant l'utilisation même avec de fortes vibrations et il se déconnecte sans dommage en cas d'arrachement, c'est un gage de sécurité.

En plus de leur grand longévité, ils ont l'autre avantage d'être économique et de pouvoir s'installer ou se remplacer facilement.

cablerie_batterie_1
bande_de_nickel

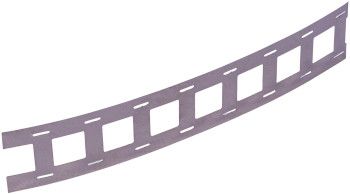

Les sections des câbles et des bandes de nickel sont dimensionnées pour permettre le passage du courant sans surchauffe. Nous utilisons de bandes de nickel pur qui sont soudé par 4 points sur chaque face de la cellule.

Nous avons différentes formes de bande de nickel pour nous adapter à tous les formats de batteries.

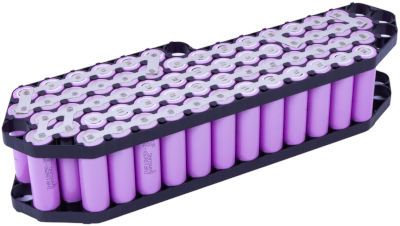

L'assemblage de nos cellules a nécessité de notre part un soin tout particulier : nous utilisons des cellules holder permettant un haut niveau d'intégrité et de résistance aux vibrations. Les cellules holder permettent aussi de garantir une dissipation thermique efficace et une rigidité accru du pack de cellules.

La soudure par point que nous utilisons pour l'assemblage de nos packs de cellules est une technique qui consiste à "fusionner" localement la partie métallique de l'anode ou la cathode sur la bande de nickel pur. Cela offre une résistance maximale pour une utilisation fiable et perenne.

Pack_de_cellules

Une électronique haut de gamme

Depuis le début de l'année 2021, nos BMS (Battery Management System) sont étanches, l'électronique est totalement tropicalisée, cela offre un niveau de sécurité très important.

Les BMS sont équipés d'une protection contre les court-circuits auto-réarmable : en cas de mauvais branchement, le BMS se met en sécurité pour protéger la batterie, et dès que le problème est résolu, le BMS se remet automatiquement à fonctionner. C'est totalement transparent pour l'utilisateur.

Nos BMS sont technologiquement très évolués, ils gèrent la charge et la décharge avec les mêmes niveaux de sécurité et avec un équilibrage passif très performant (100mAh), bien plus que les BMS classiques que l'on trouve généralement sur les batteries de vélo. Cette fonctionnalité permet de conserver les performances de la batterie plus longtemps.

BMS_45A

Introduction sur les batteries Lithium-ion pour vélo électrique


La batterie Lithium-ion est la source d'énergie qui permet d'alimenter le moteur roue ou le moteur pédalier de votre vélo électrique. Une batterie de vélo est caractérisée par :

  • sa tension en volts, qui déterminera la puissance du moteur.
  • sa capacité en Ampères-heures, qui déterminera son autonomie.

Comment placer la batterie Lithium-ion sur le vélo ?


Si vous optez pour un kit vélo électrique à monter soi même, vous devrez choisir un moyen de fixer la batterie sur le vélo. Nous proposons plusieurs systèmes pour cela.

  • La première possibilité est de prendre une sacoche pour loger une Batterie PVC.
  • La seconde possibilité est de fixer votre batterie Lithium-ion sur le cadre du vélo. Une batterie trapèze viendra se fixer à l’intérieur du cadre du vélo à l'emplacement de la gourde. Cette solution permet d'abaisser le centre de gravité pour un pilotage optimal. Nous proposons un kit de fixation pour vous y aider, ainsi qu'une sangle de renfort pour solidariser l'ensemble.
  • La troisième solution est de fixer votre batterie vélo directement sur le porte-bagage. En optant pour un kit de fixation pour porte-bagage, la batterie Trapèze peut se fixer sur la plupart des porte-bagages. L'inconvénient de ce système est que le poids de la batterie est situé à l'arrière. La batterie pour vélo peut alors bouger lors de petites bosses ou de routes pavées.
  • Enfin, vous pouvez placer votre batterie vélo dans le sac à dos, Idéal pour un usage VTT engagé. Avec ce système, la batterie est branchée au moteur via un câble étanche, qui se débranche en cas de chute. Le VTTiste n'est pas gêné par le poids du vélo à assistance électrique, puisque celui-ci reste quasiment aussi léger qu'un vélo non-électrique (il faut seulement rajouter les quelques kilos du moteur). Les batteries pèsent généralement entre 2,5 et 4kg pour les plus puissantes (batterie Lithium 48v pour du kit 1000w).

Comment choisir la batterie de son vélo ?


Voici les différents critères à prendre compte pour choisir la batterie Lithium-ion la mieux adaptée à votre vélo électrique.


Sa technologie

Le Lithium confère à nos batteries pour vélo des performances excellentes, d'autant plus qu'il s'agit de cellules Panasonic, BAK ou Samsung, les plus fiables du marché. La quantité d’énergie stockée dans une batterie Lithium-ion est exemplaire, ne vous fiez pas à son petit gabarit !

Toutes nos batteries Lithium-ion pour vélo électrique sont équipées d'un BMS (Battery Management System), une carte électronique installée à l'intérieur de votre batterie. Elle permet d'en contrôler la charge et la décharge.


La capacité

La capacité de votre batterie Lithium-ion est le critère principal qui vous permettra de choisir le modèle qui vous convient. A vous de choisir la capacité de la batterie de votre vélo électrique en fonction de l'autonomie dont vous avez besoin. A titre informatif, 1Ah équivaut à environ 4km. Le calcul est donc simple. Une batterie vélo de 10Ah permet de parcourir une quarantaine de km. Une batterie Lithium-ion du double de capacité, soit 20Ah, permettra de parcourir au moins 80km. Il ne vous reste qu'à déterminer combien de kilomètres vous faîtes par sortie, pour aller sur votre lieu de travail et en revenir ou lors de vos sorties en cyclotourisme.


Le voltage

Chaque batterie Lithium-ion délivre un certain nombre de volts. Nous proposons des batteries Litihum pour votre vélo électrique de 24v, 36v et 48v. Le moteur roue arrière OffRoad accepte plusieurs voltages, de 36 à 48 volts.

  • En 36v, la vitesse sera d'environ 30km/h et la puissance comprise entre 400w en puissance nominale et 800w en puissance maximale.
  • En 48v, la vitesse sera d'environ 40km/h et la puissance comprise entre 600w et 1200w. Si vous avez besoin d'un vélo électrique puissant et rapide, optez pour une batterie lithium de 48 volts.

Si au contraire, un vélo à assistance électrique peu puissant vous convient, pour un usage citadin par exemple, une batterie pour vélo de 36 volts vous suffira.


L'emplacement de la batterie Lithium-ion pour vélo électrique
  • Une batterie Lithium-ion TRAPEZE se fixe à l'intérieur de votre cadre pour une parfaite intégration ou bien sur votre porte-bagage.
  • Une batterie Lithium PVC trouve sa place dans votre top-case ou votre sacoche. En mode tout-terrain, préférez la solution du sac à dos pour optimiser la maniabilité de votre VTT électrique et éviter secousses et vibrations.

La batterie lithium PVC est le modèle le plus compact et léger.
