contact@cycloboost.comGuide d'utilisation de l'écran LCD Couleur (KD1386)
Cliquez sur [ Ctrl ] + [ F5 ] (Windows) ou
+ [ R ] (Mac) pour mettre à jour les images de ce document
Ce guide est la propriété de Cycloboost©. Tous droits de reproduction interdits sans autorisation écrite de l'auteur.
Copyright © 2009-aujourd'hui Cycloboost - Tous droits réservés
Bien lire nos Recommandations d'utilisation !
Support technique
Nous apportons tous les efforts possibles à la rédaction de cette documentation. Malgré cela, il se peut que certains points techniques restent dans l'ombre ou que le fonctionnement du matériel diffère du guide suite à une nouvelle version du firmware.
Pour toutes questions, notre Support Technique se fera un plaisir de vous accompagner. Vous pouvez le joindre directement depuis votre espace personnel à partir de la rubrique Support et SAV
Facile, moins de 2mn pour ouvrir un ticket
Pour améliorer la qualité et la rapidité du service, nous avons besoin que vous décrivez brièvement les symptômes. Plus c'est clair, plus le traitement sera rapide.
Ouvrez un dossier auprès de notre Assistance technique, un technicien vous contactera dans les meilleurs délais.
Apparence et taille

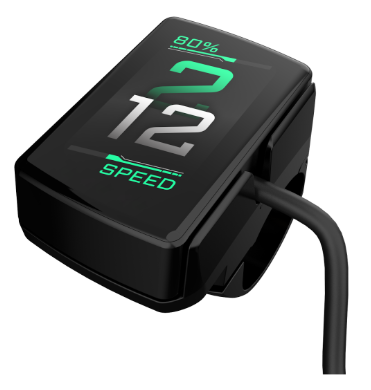

L'afficheur KD1386 est en ABS noir, la fenêtre de l'afficheur est en acrylique renforcé, la résistance est équivalente au verre trempé.
Il est capable de fonctionner à des températures comprises entre -20 et +60℃.
Dimensions hors tout du boîtier (L x l x ep) : 45 x 28,5 x 16mm.

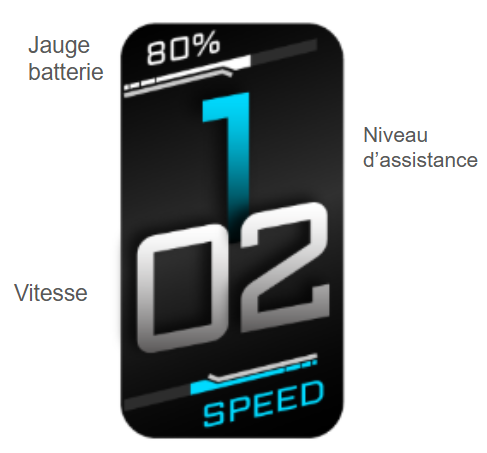

L'interface
Les commandes
Les commandes sont situées directement sur l'écran. Les boutons [PLUS] et [MOINS] sont directement intégrés à l'écran. Il faut appuyer en haut de l'écran pour le [PLUS] et au bas de l'écran pour le [MOINS].
Recommandations
Attention : Ne pas brancher ou débrancher l'afficheur s'il est en marche.
- Éviter les chocs.
- Protéger l'écran en cas d'utilisation prolongée sous la pluie.
- Ne pas réinitialiser si l'afficheur ne fonctionne pas.
- Contacter le SAV si l'afficheur ne fonctionne plus.
Installation
Important : veuillez respecter les couples de serrage. Il s'agit de pièces en plastique, un couple trop important peut endommager le matériel et cela n'est pas pris dans le cadre de la garantie contractuelle.
Ouvrez le clip au niveau de l'écran LCD, positionnez l'écran sur le guidon. Ajustez sa position afin que les commandes soient faciles d'accès et serrez l'écrou à l'aide d'une clé Allen M3.
Le couple de serrage ne doit pas dépasser 0.8Nm.
Le support peut s'adapter aux cintres de diamètre 22,2mm.
Les fonctions de l'écran KD1386
Marche/Arrêt
Pour allumer le système électrique, maintenez appuyé le bouton [ON/OFF] jusqu'à ce que l'écran s'allume.
Pour éteindre, maintenez appuyé le bouton [ON/OFF] jusqu'à que l'écran s'éteigne.
L'écran s'éteindra automatiquement après 5mn d'inactivité (réglage par défaut).
Mode piéton
Appuyez longuement sur le bouton [MOINS], pour démarrer le mode piéton et maintenez le bouton appuyé. Un personnage marchant à côté du vélo apparaît à la place des niveaux d'assistance. Le vélo se déplacera à une vitesse maximum de 6km/h.
Pour désactiver le mode piéton, il suffit de relâcher le bouton [MOINS].
Cette fonction peut être utilisée uniquement si vous poussez le vélo. Ne restez pas en selle en mode piéton. Vous risqueriez d'endommager le vélo.
Niveaux d'assistance
L'écran permet de gérer plusieurs niveaux de puissance. Appuyez sur [PLUS] ou [MOINS] pour augmenter ou diminuer les niveaux.
Les niveaux d'assistance vont de 0 à 5. Lorsque vous allumerez l'assistance, le niveau par défaut sera le niveau 1.
Niveau 0 : pas d'assistance au pédalage, vous pouvez utiliser le vélo comme un vélo musculaire. Dans ce cas, seul l'accélérateur fonctionne s'il est branché.
Les autres niveaux de 1 à 5 ont une puissance qui s'échelonne de 25% à 100%. Le niveau 5 est à utiliser de façon ponctuelle pour éviter les surchauffes.
Remarque : l'accélérateur ne permet de doser QUE la vitesse. Quelque soit le niveau d'assistance que vous aurez sélectionné au niveau de l'écran LCD (niveau 1 à 5), vous aurez 100% de puissance disponible immédiatement. Nous rappelons que l'accélérateur est à utiliser avec parcimonie pour éviter la surconsommation et la surchauffe de l'électronique.
Eclairage (fonctionne si vous avez l'option phare branché sur le contrôleur)
Appuyez 2s sur le bouton [PLUS] pour allumer le phare (ce n'est possible que si le contrôleur est équipé d'un connecteur sur lequel vous avez branché un phare en 6v). Le phare apparaît sur l'écran. Appuyez de nouveau 2s sur [PLUS] pour éteindre l'éclairage.
Les différentes informations de l'écran
Appuyez sur le bouton [I] pour passer d'un mode à l'autre puis sur [PLUS] pour passer à la seconde page : Distance partielle/totale ==> Temps ==> Vitesse moyenne ==> Vitesse max ==> Puissance moteur
- TRIP : distance partielle
- ODO : distance totale
- TIME : temps en minutes
- MAX : vitesse max
- AVG : vitesse moyenne
- POWER : puissance moteur
Jauge de la batterie
La jauge de la batterie se présente sous forme d'une jauge avec un pourcentage. A partir de 20% elle passe au rouge.
Le paramétrage standard
Important : avant toute chose, assurez-vous que les connexions sont bonnes.
Comment accéder au menu de paramétrage
Le vélo doit être à l'arrêt, la roue ne doit pas tourner. Appuyez sur le bouton [ON/OFF] pour allumer l'écran. Appuyez longuement sur le bouton [I] pour accéder au paramétrage.
Sans action de votre part, l'écran revient à l'affichage de base au bout de 1mn.
Lorsque vous arrivez dans le menu de paramétrage, voici l'écran que vous devez voir. Appuyez sur [I] pour entrer dans DISPLAY SET et accéder au paramétrage standard :
Réinitialisation de la distance journalière (TRIP RESET)
Entrez dans TRIP RESET avec [I] puis sélectionnez YES si vous souhaitez réinitialiser la distance journalière appuyant sur [PLUS] ou [MOINS]. Appuyez sur [I] pour valider votre choix. Passer au paramètre suivant en appuyant sur [PLUS].
Modifier l'unité de distance (TOGGLE UNIT)
Entrez dans TOGGLE UNIT avec [I] puis sélectionnez mètres ou miles en appuyant sur [PLUS] ou [MOINS]. Appuyez sur [I] pour valider votre choix. Passer au paramètre suivant en appuyant sur [PLUS].
Modifier le degré de luminosité de l'écran (BRIGHTNESS)
Entrez dans BRIGHTNESS avec [I] puis sélectionnez le pourcentage de luminosité de votre choix en appuyant sur [PLUS] ou [MOINS]. Appuyez sur [I] pour valider votre choix. Passer au paramètre suivant en appuyant sur [PLUS].
Modifier la jauge de batterie (SOC VIEW)
Entrez dans SOC SETTINGS avec [I] puis choisissez d'afficher la jauge de batterie en voltage ou en pourcentage en appuyant sur [PLUS] ou [MOINS]. Appuyez sur [I] pour valider votre choix. Passer au paramètre suivant en appuyant sur [PLUS].
Délai avant extinction automatique (AUTO OFF)
Entrez dans le paramètre avec [I] puis choisissez le délai avant extinction automatique de l'écran en appuyant sur [PLUS] ou [MOINS]. Appuyez sur [I] pour valider votre choix. Passer au paramètre suivant en appuyant sur [PLUS].
Modifier voltage batterie (SET VOLTAGE)
Entrez dans le paramètre avec [I] puis choisissez 36v ou 48v en appuyant sur [PLUS] ou [MOINS]. Appuyez sur [I] pour valider votre choix.
Appuyez brièvement sur [I] pour retourner à l'écran précédent.
Le paramétrage avancé
Comment accéder au menu de paramétrage avancé
Sur l'écran précédent, entrez dans ADVANCED SETTINGS.
Modifier nombre de niveaux d'assistance (ASSIST LEVELS)
Ce paramètre permet de modifier le nombre de niveaux d'assistance.
Réglage par défaut : 0-5.
Pour changer le paramétrage par défaut, appuyez sur [PLUS] ou [MOINS] jusqu'à obtenir le nombre de niveaux d'assistance souhaité.
Appuyez sur [PLUS] ou [MOINS] pour changer le nombre de niveaux d'assistance. Il est possible de le régler de la façon suivante :
- 0 – 3 : 3 niveaux d'assistance + le niveau zéro (pas d'assistance)
- 1 – 3 : 3 niveaux d'assistance
- 0 – 5 : 5 niveaux d'assistance + le niveau zéro (par défaut)
- 1 – 5 : 5 niveaux d'assistance
- 0 – 7 : 7 niveaux d'assistance + le niveau zéro
- 1 – 7 : 7 niveaux d'assistance
- 0 – 9 : 9 niveaux d'assistance + le niveau zéro
- 1 – 9 : 9 niveaux d'assistance
Appuyez sur [I] pour sauvegarder votre modification.
Lorsque vous modifiez ce paramètre, l'écran vous demandera de paramétrer le pourcentage d'assistance attribué à chaque niveau d'assistance.
Remarque :
Nous livrons le kit avec un paramétrage à 5 niveaux :
- Niveau 0 : pas d'assistance au pédalage, seul l'accélérateur fonctionne s'il est branché
- Niveau 1 : assistance de 10% max
- Niveau 2 : assistance de 20% max
- Niveau 3 : assistance de 40% max
- Niveau 4 : assistance de 75% max
- Niveau 5 : assistance de 100%
Modifier diamètre jante (WHEEL)
Sélectionnez le diamètre de jante correspondant à votre vélo en appuyant sur [PLUS] ou [MOINS]. Appuyez sur [I] pour valider votre choix.
Modifier vitesse max (SPEED LIMIT)
Sélectionnez la vitesse max de votre choix en appuyant sur [PLUS] ou [MOINS]. Appuyez sur [I] pour valider votre choix.
Current limit - Ne pas modifier
Speed sensor - Ne pas modifier
Assistant num - Ne pas modifier
Modifier sensibilité du Pedelec (ASSISTANT SENSITIVITY)
Sélectionnez la sensibilité du capteur de Pedelec de 1 à 5 en appuyant sur [PLUS] ou [MOINS]. Appuyez sur [I] pour valider votre choix.
Slow Start - Ne pas modifier
Throttle + Throttle PAS - Ne pas modifier
Réinitialisation des paramètres d'usine (RESTORE SET)
Retournez à l'écran de base. A partir de là, appuyez simultanément sur [PLUS] et [I] pendant plus de 2s pour entrer dans le paramètre RESTORE SET. Choisissez YES pour réinitialiser, NO pour ne pas réinitialiser puis appuyez longuement sur [ON/OFF] pendant + de 2s. L'écran se réinitialisera puis retournera à l'écran de base.
Code erreur
En cas de défaillance du système, un code d'erreur apparaîtra sur l'écran.
Écran KD1386
| Code erreur | Description |
| 21 | Panne de courant |
| 22 | Défaut accélérateur |
| 23 | Défaut moteur |
| 24 | Défaut capteur hall moteur |
| 25 | Défaut frein |
| 30 | Défaut de communication du BMS |
L'assistance du vélo électrique cessera de fonctionner en cas de défaillance du système. L'assistance redémarrera uniquement lorsque le problème sera résolu et que le symbole du code d'erreur aura disparu.
AIDE EN LIGNE POUR LA RESOLUTION DES CODES ERREUR
==> Pour savoir ce qu'il faut faire en fonction du code erreur affiché à l'écran, suivez notre guide d'aide au diagnostic
