contact@cycloboost.comGuide d'utilisation de l'écran LCD Mini Design (KD286)
Cliquez sur [ Ctrl ] + [ F5 ] (Windows) ou
+ [ R ] (Mac) pour mettre à jour les images de ce document
Ce guide est la propriété de Cycloboost©. Tous droits de reproduction interdits sans autorisation écrite de l'auteur.
Copyright © 2009-aujourd'hui Cycloboost - Tous droits réservés
Bien lire nos Recommandations d'utilisation !
Support technique
Nous apportons tous les efforts possibles à la rédaction de cette documentation. Malgré cela, il se peut que certains points techniques restent dans l'ombre ou que le fonctionnement du matériel diffère du guide suite à une nouvelle version du firmware.
Pour toutes questions, notre Support Technique se fera un plaisir de vous accompagner. Vous pouvez le joindre directement depuis votre espace personnel à partir de la rubrique Support et SAV
Facile, moins de 2mn pour ouvrir un ticket
Pour améliorer la qualité et la rapidité du service, nous avons besoin que vous décrivez brièvement les symptômes. Plus c'est clair, plus le traitement sera rapide.
Ouvrez un dossier auprès de notre Assistance technique, un technicien vous contactera dans les meilleurs délais.
Apparence et taille
L'afficheur Mini Design est en ABS noir, la fenêtre de l'afficheur est en acrylique renforcé, la résistance est équivalente au verre trempé.
Il est capable de fonctionner à des températures comprises entre -20 et +60℃.
Dimensions hors tout du boîtier (L x l) : 82mm X 49mm.

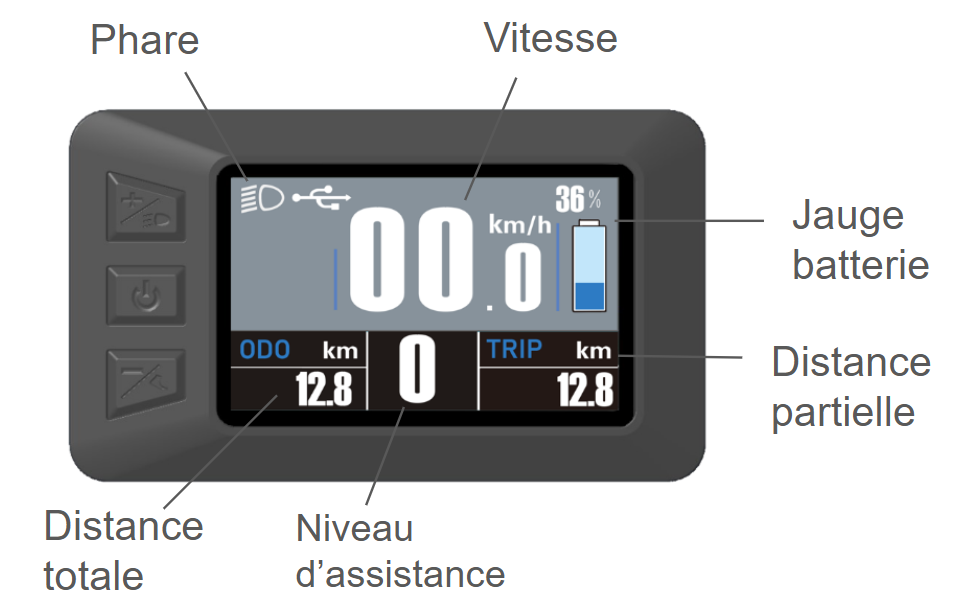

L'interface
Les commandes
Les commandes sont situées directement sur l'écran.
Recommandations
Attention : Ne pas brancher ou débrancher l'afficheur s'il est en marche.
- Éviter les chocs.
- Protéger l'écran en cas d'utilisation prolongée sous la pluie.
- Ne pas réinitialiser si l'afficheur ne fonctionne pas.
- Contacter le SAV si l'afficheur ne fonctionne plus.
Installation
Important : veuillez respecter les couples de serrage. Il s'agit de pièces en plastique, un couple trop important peut endommager le matériel et cela n'est pas pris dans le cadre de la garantie contractuelle.
Ouvrez le clip au niveau de l'écran LCD, positionnez l'écran sur le guidon. Ajustez sa position afin que les commandes soient faciles d'accès et serrez l'écrou à l'aide d'une clé Allen M3.
Le couple de serrage ne doit pas dépasser 0.8Nm.
Le support peut s'adapter aux cintres de diamètre 22,2mm.
Les fonctions de l'écran KD286
Marche/Arrêt
Pour allumer le système électrique, maintenez appuyé le bouton [ON/OFF] jusqu'à ce que l'écran s'allume.
Pour éteindre, maintenez appuyé le bouton [ON/OFF] jusqu'à que l'écran s'éteigne.
L'écran s'éteindra automatiquement après 5mn d'inactivité (réglage par défaut).
Mode piéton
Appuyez longuement sur le bouton [MOINS], pour démarrer le mode piéton et maintenez le bouton appuyé. Un personnage marchant à côté du vélo apparaît à la place des niveaux d'assistance. Le vélo se déplacera à une vitesse maximum de 6km/h.
Pour désactiver le mode piéton, il suffit de relâcher le bouton [MOINS].
Cette fonction peut être utilisée uniquement si vous poussez le vélo. Ne restez pas en selle en mode piéton. Vous risqueriez d'endommager le vélo.
Niveaux d'assistance
L'écran permet de gérer plusieurs niveaux de puissance. Appuyez sur [PLUS] ou [MOINS] pour augmenter ou diminuer les niveaux.
Les niveaux d'assistance vont de 0 à 5. Lorsque vous allumerez l'assistance, le niveau par défaut sera le niveau 1.
Niveau 0 : pas d'assistance au pédalage, vous pouvez utiliser le vélo comme un vélo musculaire. Dans ce cas, seul l'accélérateur fonctionne s'il est branché.
Les autres niveaux de 1 à 5 ont une puissance qui s'échelonne de 25% à 100%. Le niveau 5 est à utiliser de façon ponctuelle pour éviter les surchauffes.
Remarque : l'accélérateur ne permet de doser QUE la vitesse. Quelque soit le niveau d'assistance que vous aurez sélectionné au niveau de l'écran LCD (niveau 1 à 5), vous aurez 100% de puissance disponible immédiatement. Nous rappelons que l'accélérateur est à utiliser avec parcimonie pour éviter la surconsommation et la surchauffe de l'électronique.
Eclairage (fonctionne si vous avez l'option phare branché sur le contrôleur)
Appuyez 2s sur le bouton [PLUS] pour allumer le phare (ce n'est possible que si le contrôleur est équipé d'un connecteur sur lequel vous avez branché un phare en 6v). Le phare apparaît sur l'écran. Appuyez de nouveau 2s sur [PLUS] pour éteindre 'éclairage.
Les différentes informations de l'écran
Appuyez sur le bouton [ON/OFF] pour passer d'un mode à l'autre : Distance totale ==> Temps ==> Vitesse moyenne ==> Vitesse max.
- ODO : distance totale
- TIME : temps en minutes
- MAX speed : vitesse max
- AVG : vitesse moyenne
Jauge de la batterie
La jauge de la batterie se présente sous forme d'une jauge avec un pourcentage :
Le paramétrage standard niveau 1
Important : avant toute chose, assurez-vous que les connexions sont bonnes.
Comment accéder au menu de paramétrage
Le vélo doit être à l'arrêt, la roue ne doit pas tourner. Appuyez sur le bouton [ON/OFF] pour allumer l'écran. Pressez et maintenez appuyés les boutons [PLUS] et [MOINS] pendant 2s pour accéder au menu de paramétrage.
Une fois que vous êtes dans le menu de paramétrage, appuyez sur les boutons [PLUS] et [MOINS] pour faire défiler le menu et choisir le réglage que vous souhaitez modifier.
Appuyez brièvement sur le bouton [ON/OFF] pour passer d'un paramètre à un autre.
Vous pouvez modifier ce paramètre en appuyant sur les boutons [PLUS] et [MOINS] puis [ON/OFF].
Appuyez longuement sur le bouton [ON/OFF] pour sortir du paramètre et revenir à l'écran de base.
Sans action de votre part, au bout de 10s l'écran retourne à l'affichage de base, sans sauvegarder de modifications.
Lorsque vous arrivez dans le menu de paramétrage, voici l'écran que vous devez voir :
Remise à zéro de la distance (TRIP RESET)
Appuyez sur [PLUS] ou [MOINS] pour choisir Y (yes) pour remettre à zéro la distance parcourue ou N (non).
Ensuite appuyez sur[ON/OFF] brièvement pour valider puis passer au paramètre suivant ou longuement pour revenir à l'écran de base.
Modifier l'unité de distance (TOGGLE UNIT)
Appuyez sur [PLUS] ou [MOINS] pour choisir Metric (mètres) ou Miles.
Ensuite appuyez sur [ON/OFF] brièvement pour valider + passer au paramètre suivant ou longuement pour revenir à l'écran de base.
Modifier le diamètre de jante (WHEEL)
Appuyez sur [PLUS] ou [MOINS] pour choisir le diamètre de votre jante.
Ensuite appuyez sur [ON/OFF] brièvement pour valider + passer au paramètre suivant ou longuement pour revenir à l'écran de base.
Modifier la limite de vitesse (SPEED LIMIT)
Appuyez sur [PLUS] ou [MOINS] pour choisir la vitesse limite souhaitée.
Ensuite appuyez sur [ON/OFF] brièvement pour valider + passer au paramètre suivant ou longuement pour revenir à l'écran de base.
Modifier le voltage de la batterie (SET VOLTAGE)
Appuyez sur [PLUS] ou [MOINS] pour choisir 36 ou 48v selon votre batterie.
Ensuite appuyez sur [ON/OFF] brièvement pour aller modifier le voltage de chacun des 5 segments.
En cas de fausse manipulation, voici les valeurs à indiquer :
En 48v:
- 1-40V
- 2-44.5V
- 3-46.5V
- 4-47.5V
- 5-49V
En 36v :
- 1-31.5V
- 2-34.5V
- 3-35.6V
- 4-37.4V
- 5-39.2V
Modifier l'unité de la jauge batterie (SOC VIEW)
Appuyez sur [PLUS] ou [MOINS] pour choisir de voir apparaître la jauge sous forme de voltage ou de pourcentage.
Ensuite appuyez sur [ON/OFF] brièvement pour valider + passer au paramètre suivant ou longuement pour revenir à l'écran de base.
Modifier la sensibilité du capteur de pédalage (SENSITIVITY)
La sensibilité représente la sensibilité du capteur d'assistance électrique. Cela signifie que l'assistance doit démarrer après le passage d'un certain nombre d'aimants sur le capteur d'assistance électrique.
Appuyez sur [PLUS] ou [MOINS] pour modifier la sensibilité de 1 à 5.
Ensuite appuyez sur [ON/OFF] brièvement pour valider + passer au paramètre suivant ou longuement pour revenir à l'écran de base.
Le paramétrage avancé
Revenez à l'écran précédent et choisissez ADVANCED SETTINGS. Vous arrivez sur cet écran.
Niveaux d'assistance (POWER SET)
Par défaut, vous avez 5 niveaux d'assistance. Vous pouvez choisir : de 0 à 3, 1 à 3, 0 à 5, etc jusqu'à 1 à 9.
Le réglage de 0 à 5 est celui que nous préconisons pour une utilisation optimale de votre kit.
Si vous changez ce paramètre, vous avez ensuite la possibilité de régler la puissance de chaque niveau d'assistance, sous forme de pourcentage. Par exemple : niveau 1 = 25% de la puissance. niveau 2 = 30% etc...
Ensuite appuyez sur [ON/OFF] brièvement pour valider + passer au paramètre suivant ou longuement pour revenir à l'écran de base.
Courant (CURRENT LIMIT)
Cela représente le courant maximal du contrôleur, de 7 à 22A. Vous n'avez pas besoin de modifier ce paramètre.
ASSISTANT NUM - NE PAS MODIFIER
Ce paramètre permet simplement d'indiquer le nombre d'aimants disponibles sur votre détecteur de pédalage.
SPEED SENSOR - NE PAS MODIFIER
SLOW START - NE PAS MODIFIER
LCD LUMINANCE
Représente le niveau d'intensité de l'affichage.
La valeur peut être modifiée de 10 à 100%.
Ensuite appuyez sur [ON/OFF] brièvement pour valider + passer au paramètre suivant ou longuement pour revenir à l'écran de base.
PASSWORD
Permet de forcer la demande d'un mot de passe lors de l'allumage du kit.
Vous devez d'abord choisir si vous voulez un mot de passe [ON] ou pas [OFF].
Si vous choisissez de mettre un mot de passe, vous devez alors rentrer les 4 chiffres de votre choix en utilisant [PLUS] et [MOINS].
ATTENTION : si vous perdez votre mot de passe, nous ne serons pas en mesure de débloquer votre écran.
Le mot de passe vous sera toujours demandé ensuite à l'allumage du kit.
Code erreur
En cas de défaillance du système, un code d'erreur apparaîtra sur l'écran.
Écran KD286
| Code erreur | Description |
| 21 | Panne de courant |
| 22 | Défaut accélérateur |
| 23 | Défaut moteur |
| 24 | Défaut du capteur hall du moteur |
| 25 | Défaut frein |
| 30 | Défaut de communication |
L'assistance du vélo électrique cessera de fonctionner en cas de défaillance du système. L'assistance redémarrera uniquement lorsque le problème sera résolu et que le symbole du code d'erreur aura disparu.
AIDE EN LIGNE POUR LA RESOLUTION DES CODES ERREUR
==> Pour savoir ce qu'il faut faire en fonction du code erreur affiché à l'écran, suivez notre guide d'aide au diagnostic
