contact@cycloboost.comGuide d'utilisation de l'écran LCD KD59E
Cliquez sur [ Ctrl ] + [ F5 ] (Windows) ou
+ [ R ] (Mac) pour mettre à jour les images de ce document
Ce guide est la propriété de Cycloboost©. Tous droits de reproduction interdits sans autorisation écrite de l'auteur.
Copyright © 2009-aujourd'hui Cycloboost - Tous droits réservés
Bien lire nos Recommandations d'utilisation !
Support technique
Nous apportons tous les efforts possibles à la rédaction de cette documentation. Malgré cela, il se peut que certains points techniques restent dans l'ombre ou que le fonctionnement du matériel diffère du guide suite à une nouvelle version du firmware.
Pour toutes questions, notre Support Technique se fera un plaisir de vous accompagner. Vous pouvez le joindre directement depuis votre espace personnel à partir de la rubrique Support et SAV
Facile, moins de 2mn pour ouvrir un ticket
Pour améliorer la qualité et la rapidité du service, nous avons besoin que vous décrivez brièvement les symptômes. Plus c'est clair, plus le traitement sera rapide.
Ouvrez un dossier auprès de notre Assistance technique, un technicien vous contactera dans les meilleurs délais.
Apparence et taille
L'afficheur Mini Design est en ABS noir, la fenêtre de l'afficheur est en acrylique renforcé, la résistance est équivalente au verre trempé.
Il est capable de fonctionner à des températures comprises entre -20 et +60℃.
Dimensions hors tout du boîtier (L x l) : 65mm x 45mm.
L'interface
Les commandes

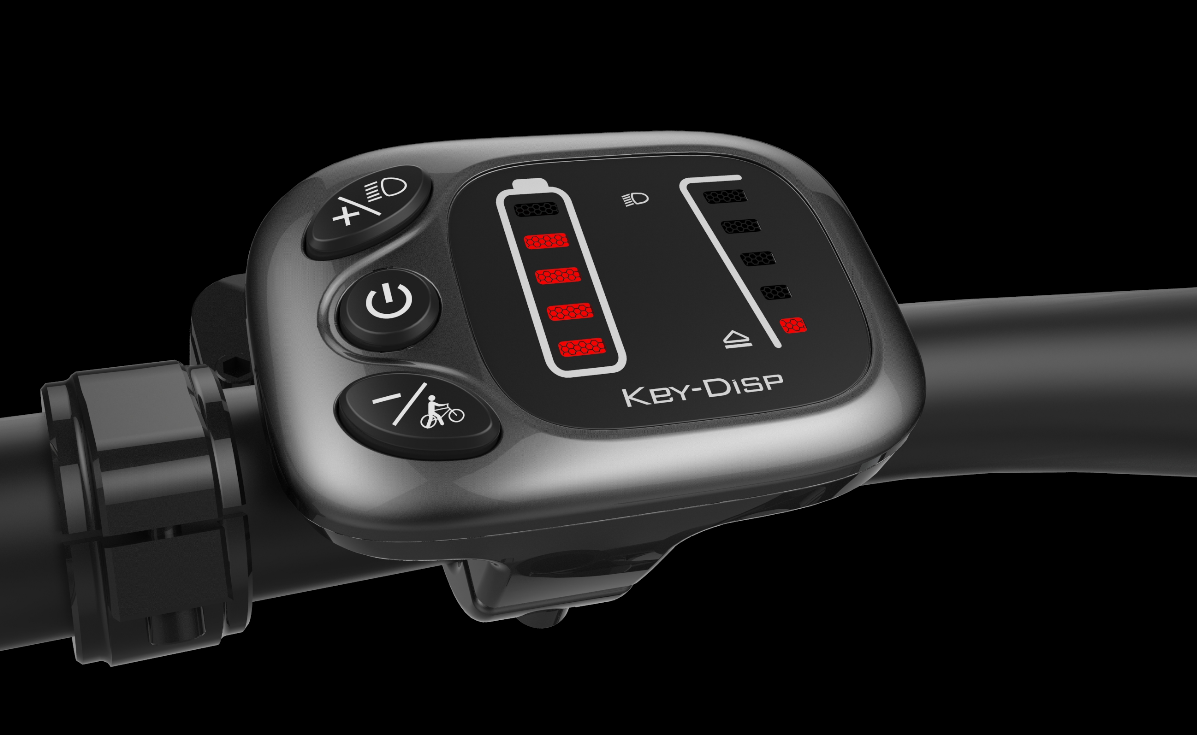

Les commandes sont situées directement sur l'écran.
Recommandations
Attention : Ne pas brancher ou débrancher l'afficheur s'il est en marche.
- Éviter les chocs.
- Protéger l'écran en cas d'utilisation prolongée sous la pluie.
- Ne pas réinitialiser si l'afficheur ne fonctionne pas.
- Contacter le SAV si l'afficheur ne fonctionne plus.
Installation
Important : veuillez respecter les couples de serrage. Il s'agit de pièces en plastique, un couple trop important peut endommager le matériel et cela n'est pas pris dans le cadre de la garantie contractuelle.
Ouvrez le clip au niveau de l'écran LCD, positionnez l'écran sur le guidon. Ajustez sa position afin que les commandes soient faciles d'accès et serrez l'écrou à l'aide d'une clé Allen M3.
Le couple de serrage ne doit pas dépasser 0.8Nm.
Le support peut s'adapter aux cintres de diamètre 22,2mm.
Les fonctions de l'écran
Marche/Arrêt
Pour allumer le système électrique, maintenez appuyé le bouton [ON/OFF] jusqu'à ce que l'écran s'allume.
Pour éteindre, maintenez appuyé le bouton [ON/OFF] jusqu'à que l'écran s'éteigne.
L'écran s'éteindra automatiquement après 5mn d'inactivité (réglage par défaut).
Allumage éclairage
Ceci ne fonctionne que si l'éclairage est branché au système électrique.
Pour allumer le phare, maintenez appuyé le bouton [PLUS] pendant 2s.
Pour éteindre, maintenez appuyé le bouton [PLUS] pendant 2s.
Mode piéton
Appuyez longuement sur le bouton [MOINS], pour démarrer le mode piéton et maintenez le bouton appuyé. Un personnage marchant à côté du vélo apparaît à la place des niveaux d'assistance. Le vélo se déplacera à une vitesse maximum de 6km/h.
Pour désactiver le mode piéton, il suffit de relâcher le bouton [MOINS].
Jauge batterie
Les 5 barres représente le niveau de charge de la batterie. Elles sont toutes éclairées quand la batterie est pleinement chargée.
Lorsque la batterie arrive en fin de charge, la LED du bas clignotera.Appuyez longuement sur le bouton [MOINS], pour démarrer le mode piéton et maintenez le bouton appuyé. Un personnage marchant à côté du vélo apparaît à la place des niveaux d'assistance. Le vélo se déplacera à une vitesse maximum de 6km/h.
Pour désactiver le mode piéton, il suffit de relâcher le bouton [MOINS].
Code erreur
En cas de défaillance du système, un code d'erreur apparaîtra sur l'écran.
Écran KD59E
| Code erreur | Description |
| 21 | Panne de courant |
| 22 | Défaut accélérateur |
| 23 | Défaut moteur |
| 24 | Défaut capteur hall moteur |
| 25 | Défaut frein |
| 30 | Défaut de communication |
L'assistance du vélo électrique cessera de fonctionner en cas de défaillance du système. L'assistance redémarrera uniquement lorsque le problème sera résolu et que le symbole du code d'erreur aura disparu.
AIDE EN LIGNE POUR LA RESOLUTION DES CODES ERREUR
==> Pour savoir ce qu'il faut faire en fonction du code erreur affiché à l'écran, suivez notre guide d'aide au diagnostic
